Des foils en Y escamotables et réglables en trois dimensions

Inspirés des appendices des monocoques volants de l'America's Cup. ces foils en Y dotés d'une aile de plus de 5 mètres d'envergure, ont été pensés pour générer une forte sustentation, gagner en puissance et autoriser de nombreux règlages pour optimiser le vol à toutes les allures et dans toutes les conditions. Outre leur "carrure" impressionante, ces foils présentent de nombreuses spécificités inédites.

Des safrans en U révolutionnaires

C'est probablement la partie la plus spectaculaire -au sens démonstratif- des innovations réalisées sur le nouveau Maxi Edmond de Rothschild. Pour pouvoir voler haut dans la mer formée en évitant les sorties de route, le souhait était de concevoir des safrans très longs qui restent au contact de l'eau. Problème : plus les safrans sont longs, plus ils ont tendance à se déformer sous la pression, dégradant fortement la conduite ainsi que l'efficacité de leur plan porteur. Il fallait donc inventer une nouvelle géométrie pour donner à ces appendices une raideur maximale, résister à la cavitation et finalement, mieux contrôler le bateau, mieux exploiter sa puissance. C'est ainsi que sont nés ces safrans en U de plus de 4 mètres de long (soit un mètre de plus que ceux de Gitana 17). Leur forme qui évoque un trépied ou un π inversé n'est que la partie visible de leur caractère très spécial.

Une dérive optimisée pour stabiliser le bateau et limiter la cavitation

De grande envergure, la dérive se présente comme un empennage d'avion avec deux volets réglables, l'un sur la partie verticale et l'autre sur la partie horizontale, la fameuse "aile de raie". La nouveauté sur Gitana 18 est le positionnement de cette aile de raie à l'arrière de la partie verticale de l'appendice (et non plus à l'aplomb), afin de réduire au maximum les perturbations de flux et les problèmes de cavitation.

Gréement : des barres de flèche pour réguler la puissance de la grand-voile en navigation

Le mât de Gitana 18 est 1.50 mètres plus haut que celui de son prédécesseur. La bôme est aussi plus courte, pour un plan de voilure finalement plus élancé. Mais la grande originalité est la présence de barres de fléche réglables en dynamique, permettant de cintrer l'espar (littéralement le plier d'avant en arrière). Ces barres de flèche actionnées par des verins peuvent s'orienter de 35 degrès et générer du creux au millieu du mât. La raison de ce système inédit : offrir la possibilité de réguler la puissance de la grand-voile, soit la creuser dans les petits airs pour pouvoir décoller plus vite, ou l'aplatir pour libérer de la puissance dès que le bateau navigue à haute vitesse et/ou que le vent est fort. Le fait de pouvoir jouer sur le creux, et donc la puissance de la grand-voile, peut aussi constituer un gain de temps et d'énergie pour le marin solitaire : retarder ou annuler une prise de risque ou un changement de voile d'avant par exemple.

Coque centrale:
un roof intégré et structurel

Le souhait des architectes et du design team de Gitana était de concevoir une plateforme extrêmement raide et solide structurellement. Qu'il s'agisse des flotteurs qui doivent pouvoir encaisser de lourdes contraintes sous l'action des foils et des safrans, ou de la coque centrale, qui a tendance à entrer en torsion. Le roof fermé est non seulement intégré à la coque, mais il participe aussi à sa structure. A l'intérieur, l'ergonomie du cockpit où sont centralisées les manoeuvres, est le résultat de nombreuses heures de réfléxion et de travail. Le roof est par ailleurs remarquable par la quantité et la taille de ses hublots. Cette configuration répond aux règles de visibilité de la jauge Ultim et offre aux marins la possibilité d'assurer une veille visuelle optimum.

10.05.2022

Le Maxi Edmond de Rothschild remis à l’eau ce mardi.

Après cinq mois de chantier, le Maxi Edmond de Rothschild est de retour sur les pontons lorientais. Les opérations se sont déroulées tout long de la matinée avec une équipe largement rompue à ces grandes manoeuvres toujours impressionnantes.

par gitana_admin

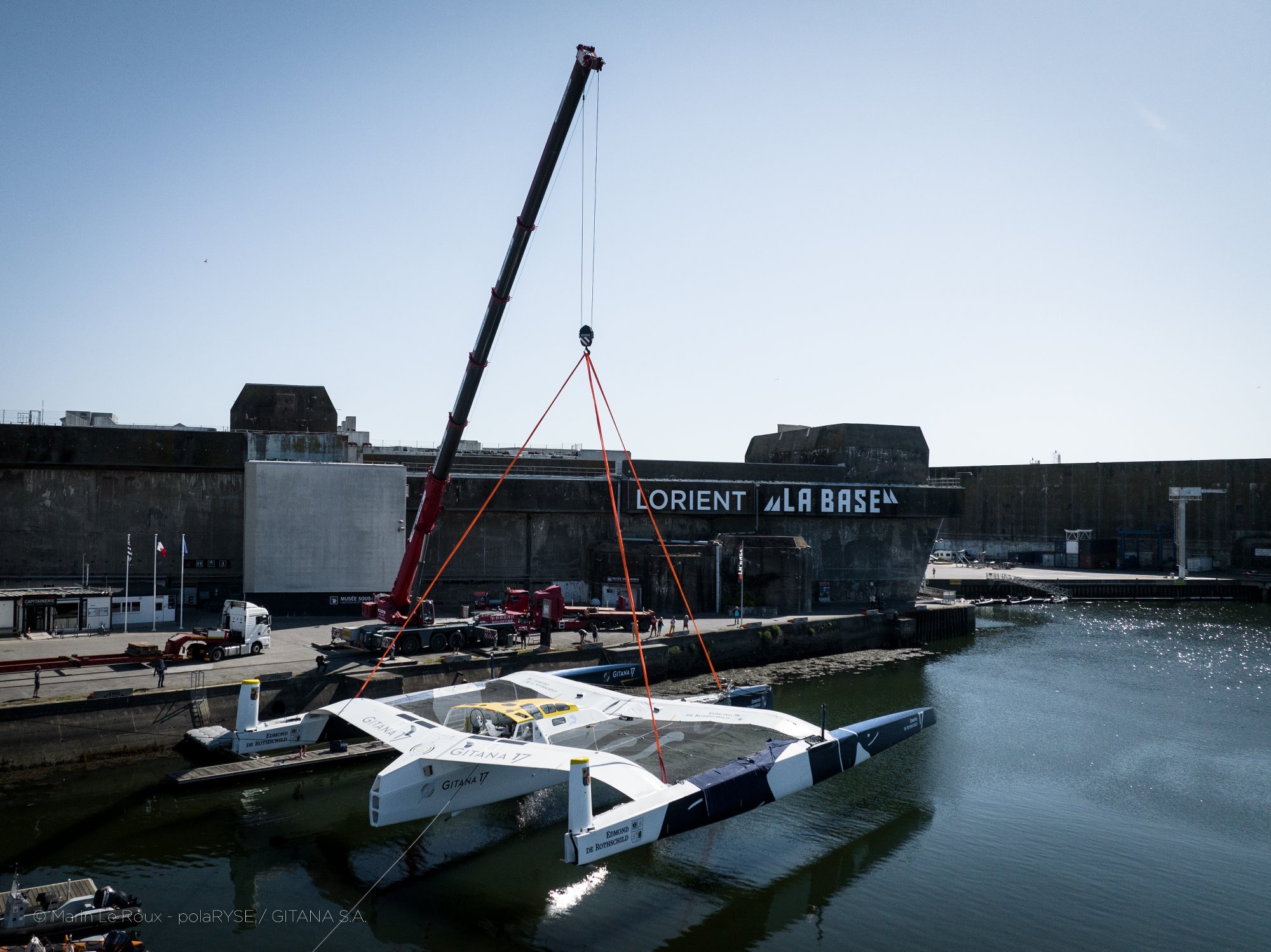

Le Maxi Edmond de Rothschild remis à l’eau ce mardi

Retour en images sur cette journée de remise à l’eau par les équipes de polaRYSE

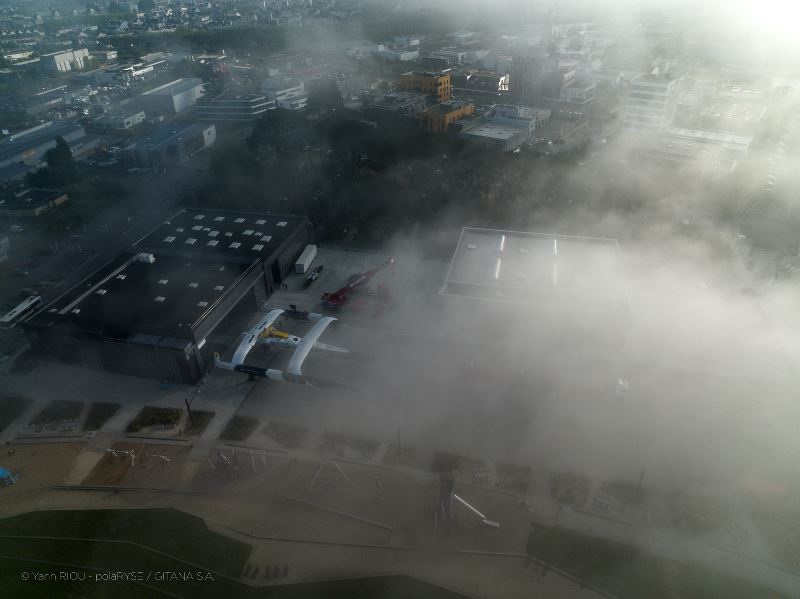

Sortie de chantier matinale dans une ambiance mystique à Lorient La Base

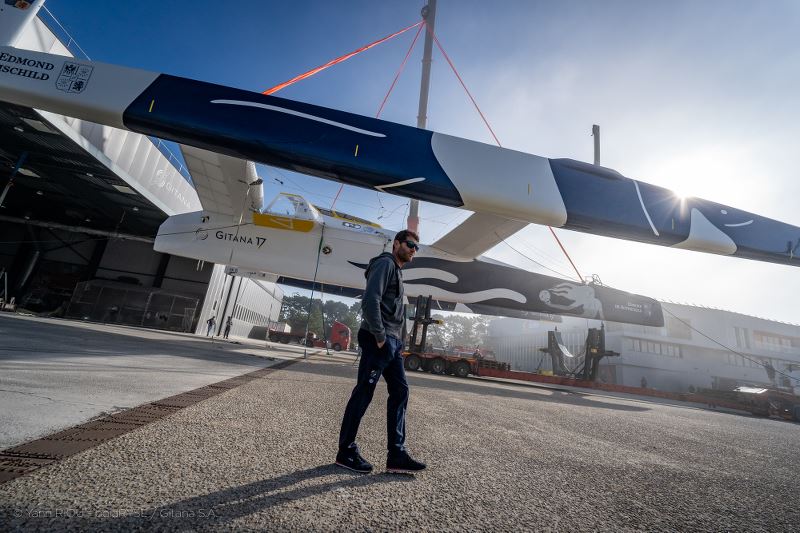

Charles Caudrelier impatient de retrouver le largeet de lancer la saison 2022

La Dream Team Gitana au grand complet pour célébrer cette fin de chantier

Gitana 17 enfin à l’eau !

Programme de courses 2022
Mardi 10 mai : Mise à l’eau du Maxi Edmond de Rothschild

Vendredi 1er Juillet : Départ de la Finistère Atlantique (3 500 milles en équipage de Concarneau à Concarneau via les Canaries et les Açores)

Dimanche 17 juillet 2022 : Départ de la Drheam-Cup (1 500 milles de Cherbourg en Cotentin à la Trinité-sur-Mer via le Fastnet et Bilbao)

Dimanche 6 novembre : Départ de la Route du Rhum Destination Guadeloupe (3 543 milles en solitaire de St Malo à Pointe-à-Pitre)

Mi-décembre : Stand-By pour une tentative de record sur le Trophée Jules Verne (21 700 milles de Brest à Brest via les trois grands caps de Bonne-Espérance, Leeuwin, Horn)
